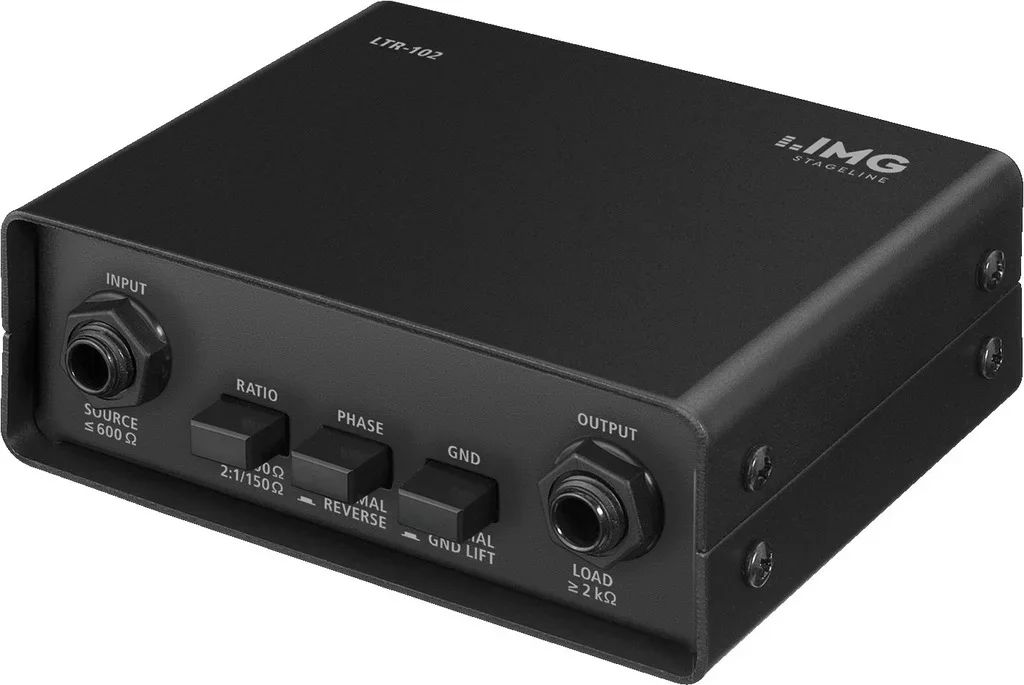

LTR-102

Hersteller-Nr.	LTR-102
Hersteller	Monacor

Line-Transformatoren zur optimalen Signalübertragung von Line-Geräten zum Mischer oder Verstärker. Durch Anpassungsprobleme hervorgerufene Störungen wie z. B. Brummschleifen werden durch Verwendung einer Transformatorkopplung weitestgehend vermieden. Eingang und Ausgang sind dabei galvanisch getrennt. Alle Ein- und Ausgänge können über 6,3-mm-Klinken- und XLR-Buchsen sowohl symmetrisch als auch asymmetrisch genutzt werden. Line-Transformator

Symmetrische und asymmetrische Ein- und Ausgänge
Ausgangsimpedanz schaltbar von 1:1/600 Ω auf 2:1/15 0Ω
Phasenlage umschaltbar von 0° auf 180°
Groundlift-Schalter
Breitbandiger Symmetrierübertrager
Stabiles Metallgehäuse

Produktion Partner 03/2013 „Preiswerter Line-Transformer. Die Verarbeitung und Messwerte der LTR-102 sind sehr ordentlich.“

Technische Daten

Art	Line-Transformator
Frequenzbereich	20-25000 Hz
Eingangssignal	5 V
Eingangsimpedanz	600 Ω
Ausgangsimpedanz	600 Ω/150 Ω
Übertragungsverhältnis	1:1/2:1
Zul. Einsatztemperatur	0-40 °C
Abmessungen	120 x 44 x 90 mm
Gewicht	545 g
Eingänge	1 x 6,3-mm-Klinke, sym.1 x XLR, sym.
Ausgänge	1 x 6,3-mm-Klinke, sym.1 x XLR, sym.
Sonstiges	Optimale Lastimpedanz: ≥ 2 kΩOptimale Quellimpedanz: 50-600 Ω
